Cara menurunkan tegangan listrik rumah(AC) menjadi listrik DC dengan trafo

Halo agan agan semuanya,jumpa lagi dengan saya di blog ini.Kali ini saya akan sharing dengan teman-teman tentang bagaimana cara menurunkan tegangan listrik dari listrik AC ke DC.Yang kurang tau soal listrik AC dan DC silahkan searching sendiri di google ya :)

                Nah , Dalam kegiatan ini, kita membutuhkan sebuah alat yang bernama trafo . apa itu trafo? secara sigkatnya,Trafo adalah alat yang digunakan untuk mengubah voltase listrik. Kenapa menggunakan trafo? Ya, kalau ini sih sebenarnya nggak harus sih gan, Cuma , kalau sebagai pemula seperti saya sebaiknya trafo aja gan soalnya lebih mudah membuatnya daripada menggunakan komponen-komponen kecil yang lainnya.

Trafo dibedakan menjadi dua jenis,yaitu trafo jenis step up dan trafo jenis step down. Trafo jenis step up digunakan untuk menaikkan voltase listrik. Dan trafo jenis step down berfungsi untuk menurunkan voltase listrik, Nah, ini adalah jenis trafo yang akan kita gunakan nantinya gan.Selain itu trafo juga dibedakan tipenya yaitu trafo ber tipe biasa dan yang ber tipe “CT”.Dan di postingan ini kita menggunakan trafo tipe biasa

                Oke , kita langsung aja ya gan …

Bahan :

1.       Trafo 1 buah, tipe biasa(pilih yang 1 Ampere atau 2 Ampere saja)

Ini adalah sebuah Trafo yang saya ambil dari sebuah dvd bekas.Saya sih kurang tau sih kalau voltasenya (karena belum diukur.hehe ) tapi kalo amperenya sih kayaknya 1 Ampere. (input sebelah kiri, output sebelah kanan)

2.       Diode 4 buah(Ampere nya disesuaikan sama trafo nya ya gan..)

Cara menentukan kutub positif dan negative nya cukup mudah. Coba agan lihat cincin warna abu”, arah cincin menunjukkan kutub positif dan sebaliknya.

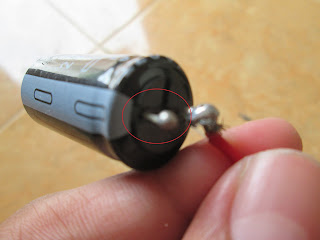

3.       Elco 1 buah ,ukuran(2200 uf 25 volt)

Gimana menentukan kaki untuk kutub positif dan kaki untuk kutub negative bro ? caranya ialah, coba agan lihat garis berwarna abu abu itu.Nah kaki yang ada di bawahnya itu adalah kaki untuk kutub negative dan kaki di sebelahnya adalah kaki untuk kutub positif.

Itu aja broo? Iya gan, 3 bahan tersebut sudah cukup buat digunakan menurunkan tegangan listrik.hehe

Oke langsung aja ke stepnya

 1.       Siapkan 4 dioda tadi lalu rangkai menjadi seperti berikut ini

Penjelasan :

Fungsi dari diode ini adalah membuat kutub listrik. Bagian diode yang ada cincin abu” berkutub positif dan daerah yang sebaliknya berkutub negative.Nah, coba agan perhatikan lingkaran warna merah ,biru,dan hitam. Gini gan, jadi lingkaran merah itu di simbolkan untuk titik yang berkutub positif sedangkan lingkaran warna biru menunjukkan titik yang berkutub negative. Dan lingkaran yang berwarna hitam menunjukan titik “grond” atau netral.

2.       Nah sekarang ambil elco kalian lalu pasangkan dengan rangkaian diode diatas. Cara memasangnya seperti ini

Nah kurang lebihnya seperti itu gan. Titik positif yang ada di rangkaian diode tadi disambungkan dengan kaki positif elco dan titik negative pada rangkaian diode di sambungkan dengan kaki negative pada elco. Trus apa gunanya titik grond bro ? tenang  bakal saya bahas nanti.

Kalau tampilan aslinya kaya gini

Biar lebih rapi gunakan pcb aja ya gan wkwkJ . karena saya menggunakan kartu remi bekas buat pengganti pcb karena saya tadi lupa pas beli bahan eh, PCB nya kelupaan jadi males balik lagi ke toko elektrik, soalnya jauh hehe…

3.       Nah ini adalah step akhir, yaitu menghubungkan trafo dengan rangkaian diode dan elco. Gimana caranya? Perhatikan rangkaian di bawah ini ya

untuk output trafo,Teman teman bisa memilih sesuai kebutuhan. Biasanya di output trafo ada 3V, 6V,12V,15V(tergantung ampere dari trafo)

                Trus bagaimana menghubungkan listrik rumahnya ke dalam rangkaian ini?

 Gini gan, di input trafo itu biasanya ada 3 lubang tembaga bertuliskan “0—110—220” . Nah kabel listrik rumah tadi sambungkan ke titik “0 dan 220”.

Ini nih gan fungsi dari titik grond tadi, gimana udah tau fungsinya kan ? jadi,titik grond itu dihubungkan dengan dengan trafo(yang satu dihubungkan di titik "0" dan yang satu dihubungkan ke titik voltase kebutuhan teman. contoh : saya membutuhkan listrik 12v).arus listrik yang keluar dari trafo itu belum memiliki kutub positif atau negative seperti halnya listrik rumah atau AC. Sebenarnya listrik yang keluar dari trafo voltasenya sudah kecil namun belum memiliki arah kutub.Dan disinilah letak dari fungsi diode. Karena listrik yang keluar dari trafo masih belum meiliki kutub , diode akan membuat kutubnya sehingga akan ada kutub positif dan negative.Elco sendiri berfungsi sebagai penyimpan listrik sementara agar benda elektronik yang di supply energy dari rangkaian ini lebih awet dan tidak gampang rusak.dengan rangkaian ini, kita juga bisa membuat charger sendiri loh gan.

Rangkaian ini bisa kita gunakan untuk  cara membuat speaker laptop/hp sendiri

Sekian dulu teman teman postingan saya kali ini . kalau ada kritik dan saran mohon dibantu ya gan. maklum saya masih pemula dan hanya sharing sharing pada agan semua. sampai jumpa di postingan berikutnya gan....
